製品紹介/05

道路用製品 側溝

道路用製品 側溝

イージースリット側溝

上下組み合わせ式のスリット側溝です。
勾配築造のためのインバートコンクリートを容易に打設できる構造となっています。

【NETIS】登録技術(CB-160022-A)

PDFダウンロードはこちら

  • CADダウンロード

ノーサウンド側溝(S・N・F型)

道路用側溝と蓋を一体化させたスリット側溝です。
蓋のガタつきを無くした防音製品であり、落ちふた式U形側溝(JIS側溝)と同一断面になっていますので既設の落ちふた式U形側溝との接続を桝を使わずに施工出来ます。

PDFダウンロードはこちら

  • CADダウンロード

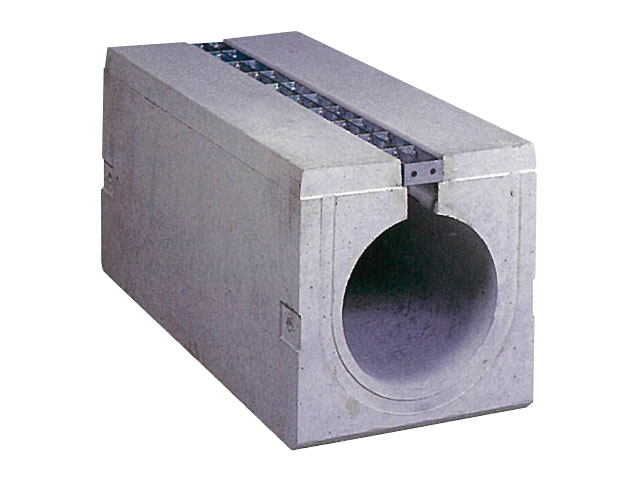

円型水路

流水断面が円形のグレーチング付スリット側溝です。
最小口径φ150~最大口径φ500まであり、縦断用(A型)、横断用(CD型)、Lアングル付の都市型用(M型)を用意しています。

PDFダウンロードはこちら

  • CADダウンロード

道路側溝 横断用

道路用横断側溝です。
ボルト固定式グレーチングと天端には角欠防止アングルが付いています。

PDFダウンロードはこちら

  • CADダウンロード

大有式横断暗渠

道路用横断暗渠です。
落ちふた式U型タイプと上ぶた式U型タイプを用意しています。

PDFダウンロードはこちら

  • CADダウンロード

L形側溝

JISのL型側溝です。

【JIS】A5371、A5372

PDFダウンロードはこちら

上ぶた式U形側溝及び蓋

JISの側溝(PU-1)です。

PDFダウンロードはこちら

落ちふた式U形側溝 本体

JISの側溝(PU-2、PU-3)です。
深型タイプ(JIS外品)も用意しています。

【JIS】A5372

PDFダウンロードはこちら

落ちふた式U形側溝 蓋

歩道用(PC3)、道路用(PC4)、防音用ゴム付(JIS外品)を用意しています。

【JIS】A5372

PDFダウンロードはこちら

落ちふた式U形側溝 電柱除け本体及び蓋

電柱除け用の製品です。また隅切りとしても利用出来ます。

PDFダウンロードはこちら

CKU-II蓋

道路側溝CKUの側溝蓋です。

PDFダウンロードはこちら

愛知県・国交省規格蓋

愛知県規格(K1)、国交省規格(C1、C2、C3)の側溝蓋です。

PDFダウンロードはこちら
